10KG FLANGE
JIS B2220 10KG FLANGE
SPECIFICATIONS
10Kg/cm3
JIS B2220-1984(KSB 1503-1985)
10Kg/cm3 SLIP-ON WELDING STEEL PIPE FLANGES
Nominal Bore of Flange |
Outside Diam. of Applicable Pipe |
Inside Diam. of Flange |
Outside Diam. of Flange |
Sectional Dimensions of Flange | Diam. of Bolt | Nominal Bolt Size |
Weight(kg) | ||||||||||
t | T | Diam. of Hub |
Radius | Raised Face |
Diam. of Raised face |
Diam. of Bolt Circle |
Number of Bolt Holes |
Hole Diam. |

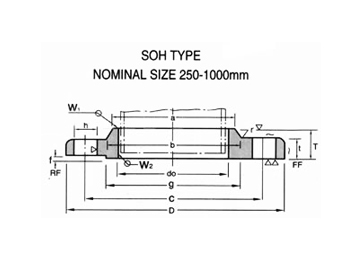

SOP | BL | SOH | ||||||
d | D | a | b | r | f | g | C | h | |||||||||
10 | 17.3 | 17.8 | 90 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0.51 | 0.53 | - |
15 | 21.7 | 22.2 | 95 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0.56 | 0.60 | - |
20 | 27.2 | 27.7 | 100 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0.72 | 0.79 | - |
25 | 34.0 | 34.5 | 125 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
32 | 42.7 | 43.2 | 135 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
40 | 48.6 | 49.1 | 140 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
50 | 60.5 | 61.1 | 155 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
65 | 76.3 | 77.1 | 175 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
80 | 89.1 | 90.0 | 185 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
(90) | 101.6 | 102.6 | 195 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
100 | 114.3 | 115.4 | 210 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
125 | 139.8 | 141.2 | 250 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
150 | 165.2 | 166.6 | 280 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 | 10.1 | - |
(175) | 190.7 | 192.1 | 305 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.8 | - |
200 | 216.3 | 218.0 | 330 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 13.9 | - |
(225) | 241.8 | 243.7 | 350 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.8 | - |
250 | 267.4 | 269.5 | 400 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.8 | 22.6 | 12.7 |
300 | 318.5 | 321.0 | 445 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M20 | 12.6 | 27.8 | 13.8 |
350 | 355.6 | 358.1 | 490 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.3 | 36.9 | 18.2 |
400 | 406.4 | 409.0 | 560 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.2 | 52.1 | 25.8 |
450 | 457.2 | 460.0 | 620 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.3 | 68.4 | 33.4 |
500 | 508.0 | 511.0 | 675 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.3 | 81.6 | 38.0 |
550 | 558.8 | 562.0 | 745 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 33 | M30 | 42.9 | 105(112) | 49.4 |
600 | 609.6 | 613.0 | 795 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 20 | 33 | M30 | 45.4 | 120(134) | 52.6 |
650 | 660.4 | 664.0 | 845 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51.8 | 144(161) | 60.2 |
700 | 711.2 | 715.0 | 905 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.0 | 176(196) | 70.2 |
750 | 762.0 | 766.0 | 970 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72.8 | 214(248) | 86.5 |
800 | 812.8 | 817.0 | 1020 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.0 | 249(286) | 92.0 |
(850) | 863.6 | 868.0 | 1070 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.1 | (330) | 98.7 |
900 | 914.4 | 919.0 | 1120 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88.9 | (377) | 110 |
1000 | 1016.0 | 1021.0 | 1235 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109 | (512) | 133 |
1100 | 1117.6 | 1123.0 | 1345 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131 | (675) | 175 |
1200 | 1219.2 | 1225.0 | 1465 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163 | (854) | 215 |
1350 | 1371.6 | 1376.0 | 1630 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204 | (1180) | 274 |
1500 | 1524.0 | 1529.0 | 1795 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248 | (1590) | 340 |
