SERIES A

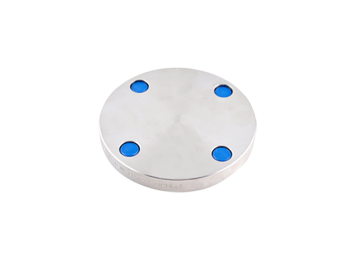

ASME B16.47 Class 150 Series A Blind Flanges

SPECIFICATIONS



▪ All ASME B16.47 150# SERIES "A" Blind flange dimensions
  are in inches
▪ These ASME B16.47 150# SERIES "A" Blind flanges will be
  supplied with a 1/16" raised face unless otherwise specified
▪ Flat face option available for ASME B16.47 150# SERIES "A"
 Blind flanges

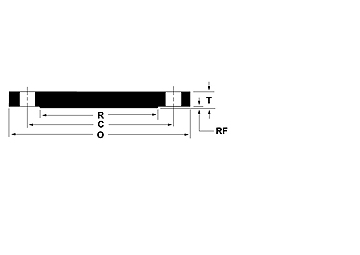

Nominal
Pipe Size		 Outside
Diameter 		 Minimum
Thickness 		 Raised Face Diameter Approximate Weight Bolt Circle Number
of Holes		 Diameter
of Holes
(O) (T)  (R) (lbs)  (C)
26 34.25  2.69  29.50  702 31.75  24 1.38
28 36.50  2.81  31.50  833 34.00  28 1.38
30 38.75  2.94  33.75  982 36.00  28 1.38
32 41.75  3.19  36.00  1238 38.50  28 1.62
34 43.75  3.25  38.00  1384 40.50  32 1.62
36 46.00  3.56  40.25  1676 42.75  32 1.62
38 48.75  3.44  42.25  1819 45.25  32 1.62
40 50.75  3.56  44.25  2040 47.25  36 1.62
42 53.00  3.81  47.00  2380 49.50  36 1.62
44 55.25  4.00  49.00  2715 51.75  40 1.62
46 57.25  4.06  51.00  2961 53.75  40 1.62
48 59.50  4.25  53.50  3350 56.00  44 1.62
50 61.75  4.38  55.50  3716 58.25  44 1.88
52 64.00  4.56  57.50  4156 60.50  44 1.88
54 66.25  4.75  59.50  4639 62.75  44 1.88
56 68.75  4.88  62.00  5130 65.00  48 1.88
58 71.00  5.06  64.00  5675 67.25  48 1.88
60 73.00  5.19  66.00  6155 69.25  52 1.88
