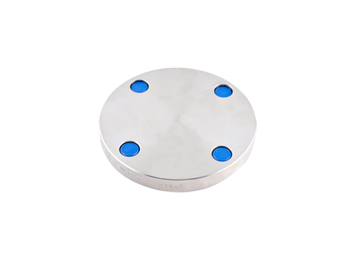

Blind Flange

Blind Flanges DIN 2527 PN6

SPECIFICATIONS

Rated
Diameter
Flange Screws Weight of a flange
(7,85 Kg/dm
3)
D b k Number Thread d2 Shape B
Kg
15 80 12 55 4 M 10 11 0.44
20 90 14 65 0.66
25 100 14 75 0.83
32 120 14 90 M 12 14 1.18
40 130 14 100 1.39
50 140 14 110 1.63
65 160 14 130 2.15
80 190 16 150 M 16 18 3.44
100 210 16 170 4.22
125 240 18 200 8 6.11
150 265 18 225 7.51
200 320 20 280 12.31
250 375 22 335 12 18.54
300 440 22 395 M 20 22 25.46
350 490 22 445 31.77
400 540 22 495 16 38.49
500 645 24 600 20 60.1
