SERIES A

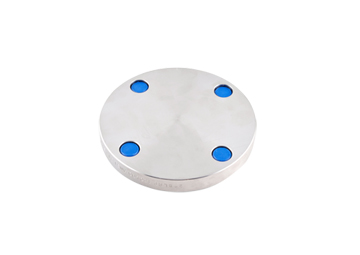

ASME B16.47 Class 600 Series Blind Flanges

SPECIFICATIONS




▪ All dimensions are in inches
▪ 1/4" raised face will be added to the thickness and
  overall length unless otherwise specified
▪ Flat face option available
Nominal
Pipe Size		 Outside
Diameter 		 Minimum
Thickness 		 Raised Face
Diameter		 Approximate
Weight 		 Bolt Circle Number
of Holes		 Diameter
of Holes

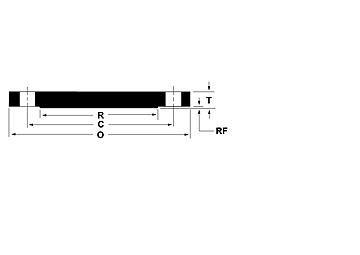

(O) (T)  (R) (lbs)  (C)
26 40.00  4.94  29.50  1760 36.00  28 2.00
28 42.25  5.19  31.50  2061 38.00  28 2.12
30 44.50  5.50  33.75  2423 40.25  28 2.12
32 47.00  5.81  36.00  2858 42.50  28 2.38
34 49.00  6.06  38.00  3237 44.50  28 2.38
36 51.75  6.38  40.25  3800 47.00  28 2.62
38 50.00  6.12  41.50  3405 45.75  28 2.38
40 52.00  6.38  43.75  3838 47.75  32 2.38
42 55.25  6.75  46.00  4585 50.50  28 2.62
44 57.25  7.00  48.25  5105 52.50  32 2.62
46 59.50  7.31  50.25  5758 54.75  32 2.62
48 62.75  7.69  52.50  6737 57.50  32 2.88
50 65.75  8.00  54.50  7695 60.00  28 3.12
52 67.75  8.25  56.50  8425 62.00  32 3.12
54 70.00  8.56  58.75  9333 64.25  32 3.12
56 73.00  8.88  60.75  10,530 66.75  32 3.38
58 75.00  9.12  63.00  11,414 68.75  32 3.38
60 78.50  9.56  65.25  13,108 71.75  28 3.62
