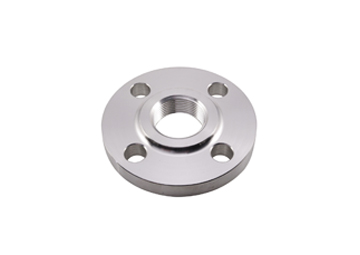

Threaded Flange

ASME/ANSI B16.5 Class 300 Threaded Flanges

SPECIFICATIONS




▪  All dimensions are in inches
▪  These flanges will be furnished with a 1/16" raised face unless otherwise specified
▪  Flat face option available
Nominal
Pipe Size		 Outside Diameter  Thickness  Raised Face
Diameter		 Length
Thru Hub		 Hub
Diameter 		 Approximate Weight  Bolt Circle Number
of Holes		 Diameter
of Holes

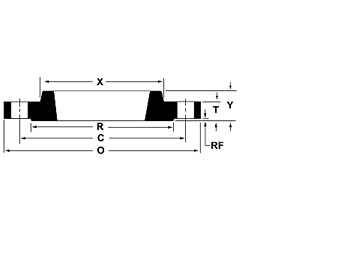

(O) (T)  (R)  (Y) (X) (lbs)  (C)
1/2 3.75  0.56  1.38  0.88  1.50  2 2.63  4 0.63
3/4 4.63  0.63  1.69  1.00  1.88  3 3.25  4 0.75
1 4.88  0.69  2.00  1.06  2.13  3 3.50  4 0.75
1 1/4 5.25  0.75  2.50  1.06  2.50  4 3.88  4 0.75
1 1/2 6.13  0.81  2.88  1.19  2.75  6 4.50  4 0.88
2 6.50  0.88  3.63  1.31  3.31  7 5.00  8 0.75
2 1/2 7.50  1.00  4.13  1.50  3.94  10 5.88  8 0.88
3 8.25  1.13  5.00  1.69  4.63  13 6.63  8 0.88
3 1/2 9.00  1.19  5.50  1.75  5.25  17 7.25  8 0.88
4 10.00  1.25  6.19  1.88  5.75  22 7.88  8 0.88
5 11.00  1.38  7.31  2.00  7.00  28 9.25  8 0.88
6 12.50  1.44  8.50  2.06  8.13  39 10.63  12 0.88
8 15.00  1.63  10.63  2.44  10.25  58 13.00  12 1.00
10 17.50  1.88  12.75  2.62  12.63  81 15.25  16 1.13
12 20.50  2.00  15.00  2.88  14.75  115 17.75  16 1.25
14 23.00  2.13  16.25  3.00  16.75  165 20.25  20 1.25
16 25.50  2.25  18.50  3.25  19.00  190 22.50  20 1.38
18 28.00  2.38  21.00  3.50  21.00  250 24.75  24 1.38
20 30.50  2.50  23.00  3.75  23.13  315 27.00  24 1.38
22 33.00  2.63  25.25  4.00  25.25  370 29.25  24 1.63
24 36.00  2.75  27.25  4.19  27.63  475 32.00  24 1.63
