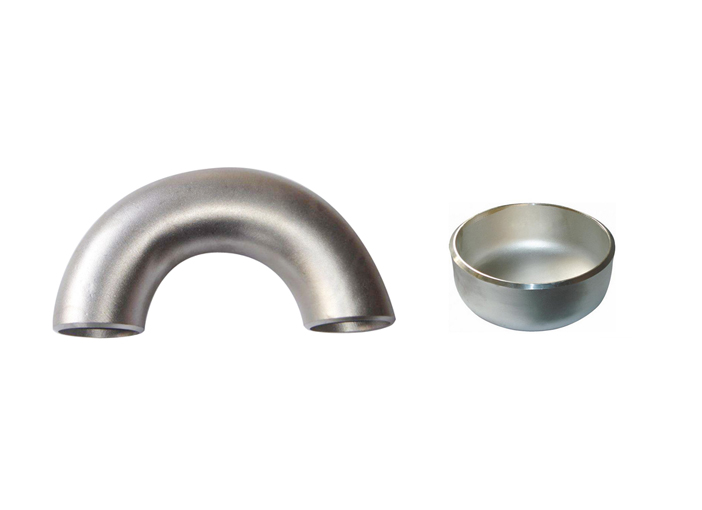

Stainless Steel JIS/KS Elbow 180°; Cap

SPECIFICATIONS





   Stainless Steel
   JIS/KS
   Elbow 180°(long,short)
   Cap




▪ All dimensions are in mm
Nominal
Pipe Size		 Outside
Diameter
O.D		 Cap 180° Elbow Wall Thickness T
E E1 Limited Wall Thickness for E Long Short SCH5S SCH10S SCH20S
O K O K
15 21.7  25.4  - - 76.2  49.0  - - 1.65  2.1  2.5
20 27.2  25.4  - - 76.2  51.7  - - 1.65  2.1  2.5
25 34.0  38.1  - - 76.2  55.1  50.8  42.4  1.65  2.8  3.0
32 42.7  38.1  - - 95.2  69.0  63.6  53.2  1.65  2.8  3.0
40 48.6  38.1  - - 114.4  81.5  76.2  62.4  1.65  2.8  3.0
50 60.5  38.1  44.5  5.5  152.4  106.5  101.6  81.1  1.65  2.8  3.5
65 76.3  38.1  50.8  7.0  190.6  133.5  127.0  101.7  2.10  3.0  3.5
80 89.1  50.8  63.5  7.6  228.6  158.9  152.4  120.8  2.10  3.0  4.0
90 101.6  63.5  76.2  8.1  266.8  184.2  177.8  139.7  2.10  3.0  4.0
100 114.3  63.5  76.2  8.6  304.8  209.6  203.2  158.8  2.10  3.0  4.0
125 139.8  76.2  88.9  9.5  381.0  260.4  254.0  196.9  2.80  3.4  5.0
150 165.2  88.9  101.6  11.0  457.2  311.2  304.8  235.0  2.80  3.4  5.0
200 216.3  101.6  127.0  12.7  609.6  413.0  406.4  311.4  2.80  4.0  6.5
250 267.4  127.0  152.4  12.7  762.0  514.7  508.0  387.7  3.40  4.0  6.5
300 318.5  152.4  177.8  12.7  914.4  616.5  609.6  464.1  4.00  4.5  6.5
350 355.6  165.1  190.5  12.7  1066.8  711.2  711.2  533.4  4.00  5.0  8.0
400 406.4  177.8  203.2  12.7  1219.2  812.8  812.8  609.6  4.50  5.0  8.0
450 457.2  203.2  228.6  12.7  1371.6  914.4  914.4  685.8  4.50  5.0  8.0
500 508.0  228.6  254.0  12.7  1524.0  1016.0  1016.0  762.0  5.00  5.5  9.5
