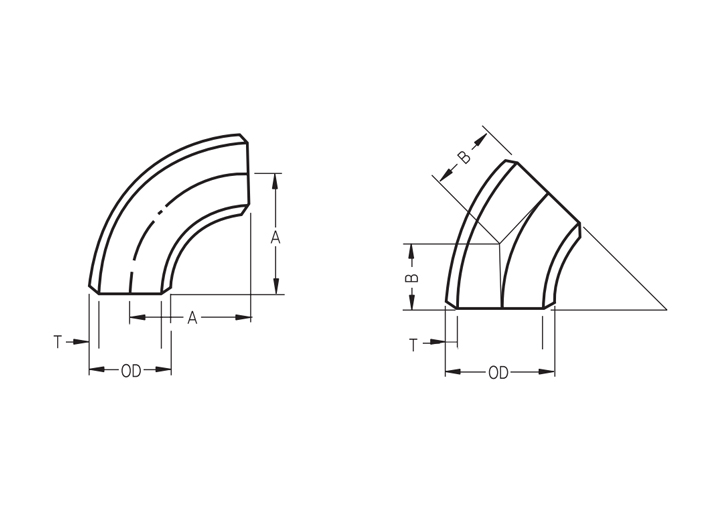

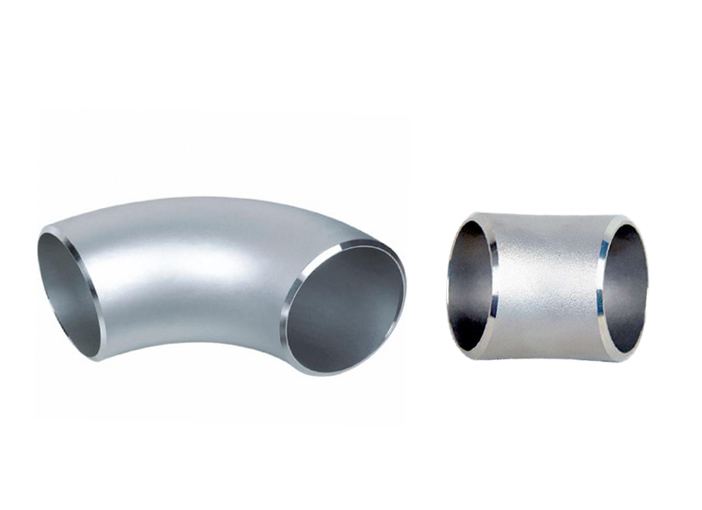

Stainless Steel ANSI B16.9, MSS SP-43 Elbow 45° 90°(long, short)

SPECIFICATIONS




ANSI B16.9, MSS SP-43
Stainless Steel
Elbow 45° 90°(long, short)






▪  All dimensions are in inches

Nominal
Pipe Size
Outside
Diameter
O.D
Center to End Sch5S Sch10S Sch40S Sch80S
Long Short T T T T
A B A
1/2 0.840  1.50  0.62  - 0.065  0.083  0.109  0.147
3/4 1.050  1.50  0.75  - 0.065  0.083  0.113  0.154
1 1.315  1.50  0.88  1.00  0.065  0.109  0.133  0.179
1-1/4 1.660  1.88  1.00  1.25  0.065  0.109  0.140  0.191
1-1/2 1.900  2.25  1.12  1.50  0.065  0.109  0.145  0.200
2 2.375  3.00  1.38  2.00  0.065  0.109  0.154  0.218
2-1/2 2.875  3.75  1.75  2.50  0.083  0.120  0.203  0.276
3 3.500  4.25  2.00  3.00  0.083  0.120  0.216  0.300
3-1/2 4.000  5.25  2.25  3.50  0.083  0.120  0.226  0.318
4 4.500  6.00  2.50  4.00  0.083  0.120  0.237  0.337
5 5.563  7.50  3.12  5.00  0.109  0.134  0.258  0.375
6 6.625  9.00  3.75  6.00  0.109  0.134  0.280  0.432
8 8.625  12.00  5.00  8.00  0.109  0.148  0.322  0.500
10 10.750  15.00  6.25  10.00  0.134  0.165  0.365  0.500
12 12.750  18.00  7.50  12.00  0.156  0.180  0.375  0.500
14 14.000  21.00  8.75  14.00  0.156  0.188  0.375  0.500
16 16.000  24.00  10.00  16.00  0.165  0.188  0.375  0.500
18 18.000  27.00  11.25  18.00  0.165  0.188  0.375  0.500
20 20.000  30.00  12.50  20.00  0.188  0.218  0.375  0.500
22 22.000  33.00  13.50  22.00  0.188  0.218  - -
24 24.000  36.00  15.00  24.00  0.218  0.250  0.375  0.500
30 30.000  45.00  18.50  - 0.250  0.312 - -
